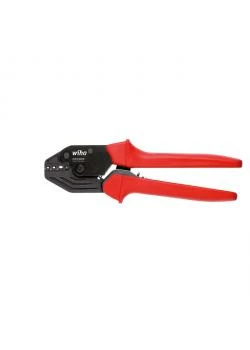

Crimpwerkzeug – Für Nichtisolierte Flachstecker – AWG 22-10 – Z 62 0 003 06

Einsatzbereich

• Crimpwerkzeug zur Verarbeitung von nichtisolierten Flachsteckern und Flachsteckhülsen nach DIN 46247 für normgerechte, lötfreie elektrische Verbindungen.

Anwendung

• B-Crimp, radiale Verpressung.
• Leiter- und Isolationscrimp werden in einem Arbeitsgang verarbeitet.
• Entriegelbare Zwangssperre zur Sicherung eines vollständigen Crimpvorgangs; der erforderliche Crimpdruck ist werkseitig eingestellt.
• Ergonomisch geformte Softhandgriffe mit Abgleitschutz für ein besonders komfortables Handling.
• Aus hochfestem Spezialstahl.
• Besonders beanspruchte Teile spezialvergütet.

Technische Daten

• Crimpprofile: Steckbreite 6,3 / 9,5 mm
• Profil 1. 0,25 – 0,5 mm2 / AWG 22 – 20 / F 6,3 + 9,5
• Profil 2. 0,5 – 1,0 mm2 / AWG 20 – 16 / F 6,3 + 9,5
• Profil 3. 1,5 – 2,5 mm2/ AWG 16 – 14 / F 6,3 + 9,5
• Profil 4. 4,0 – 6,0 mm2 / AWG 12 – 10 / F 6,3 + 9,5
• Zangenlänge: 220 mm
• Abisolierbereich: 0,25-6 mm
• AWG: 22-10
• Serie: Z 62 0 003 06
