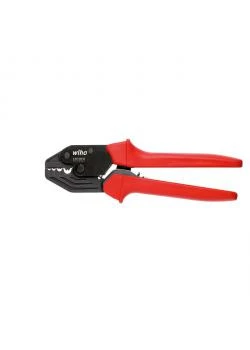

Crimpwerkzeug – Für Nichtisolierte Kabelschuhe – Z 62 0 004 06

Einsatzbereich

• Crimpwerkzeug zur Verarbeitung nichtisolierter Kabelschuhe, Stiftkabelschuhe, Stoßverbinder und Kleinstkabelschuhe nach DIN 46234/ DIN 46230/ DIN 46341.
• Zur normgerechten Erstellen von lötfreien elektrischen Verbindungen.
• Für nichtisolierte Kabelschuhe mit geschlossener Hülse

Anwendung

• Mit geschlossener Hülse.
• W-Pressung, radiale Verpressung.
• Entriegelbare Zwangssperre zur Sicherung eines vollständigen Crimpvorgangs; der erforderliche Crimpdruck ist werkseitig eingestellt.
• Ergonomisch geformte Softhandgriffe mit Abgleitschutz für ein besonders komfortables Handling.
• Aus hochfestem Spezialstahl.
• Besonders beanspruchte Teile spezialvergütet.

Technische Daten

• Profil 1. 0,1 – 0,5 mm² / AWG 26 – 20
• Profil 2. 0,5 – 2,5 mm² / AWG 20 – 14
• Profil 3. 4,0 – 6,0 mm² / AWG 12 – 10
• Profil 4. 10,0 – 16,0 mm² / AWG 8 -6
• Zangenlänge: 220 mm
• Abisolierbereich: 0,1-16 mm
• AWG: 26-6
• Serie: Z 62 0 004 06
