Einsatzbereich
- Elastomer-Kompensatoren (kompakt) – PN 10
Anwendung

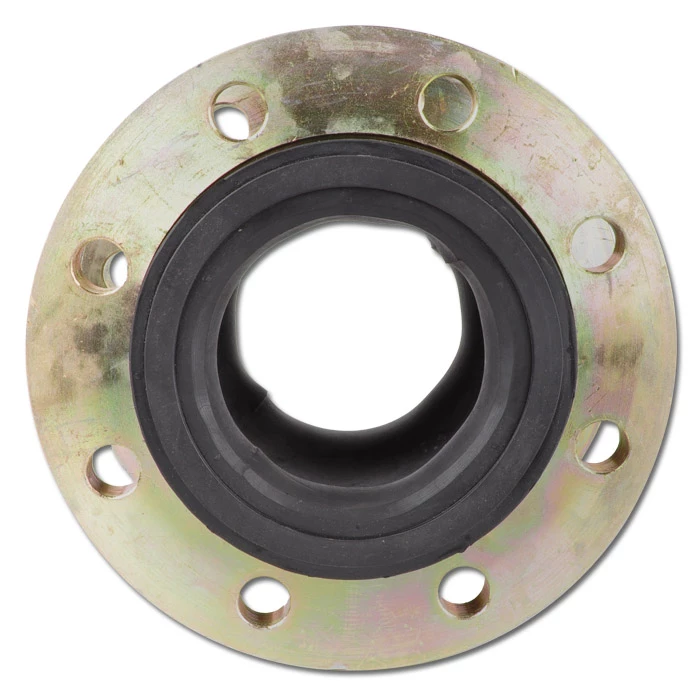

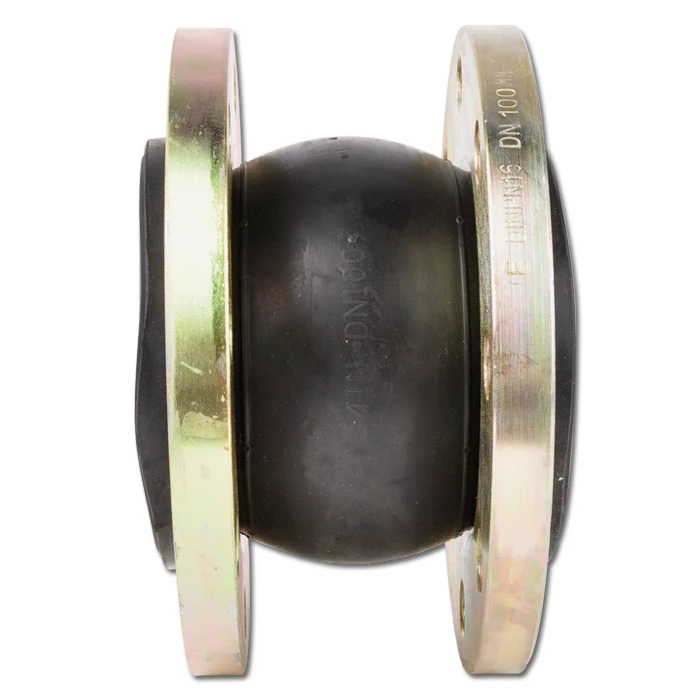

- Ausführung – Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare Stahlflansche
- Werkstoffe – Balg – EPDM (heißwasser-, säure-, und laugenbeständig), Flansche – RSt 37.2 galvanisch verzinkt
- Temperaturbereich – -10 bis max. +105°C (abhängig vom Betriebsdruck)
- Betriebsdruck – 10 bar (bis +90°C), 8 bar (bis +105°C) Platzdruck 45 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)
- Anschluss – DIN Flansche PN 16
Technische Daten
- Druckstufe – 10 bar

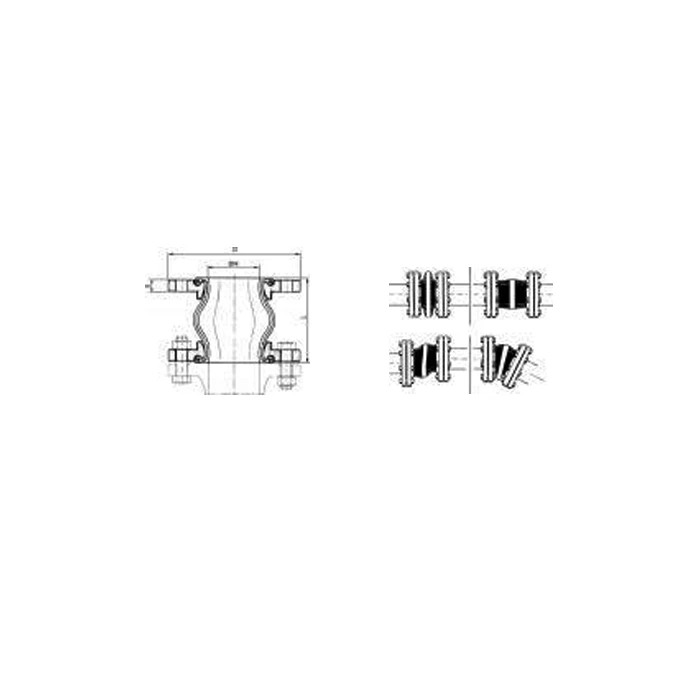

- Länge – 130 mm
- Flanschdicke – 16 bis 24 mm
- Außendurchmesser – 150 bis 340 mm
- Durchgangsgröße – 40 bis 200 mm
