Elastomer-Kompensatoren – PN 10/16

Einsatzbereich

• Elastomer-Kompensatoren – PN 10/16

Anwendung

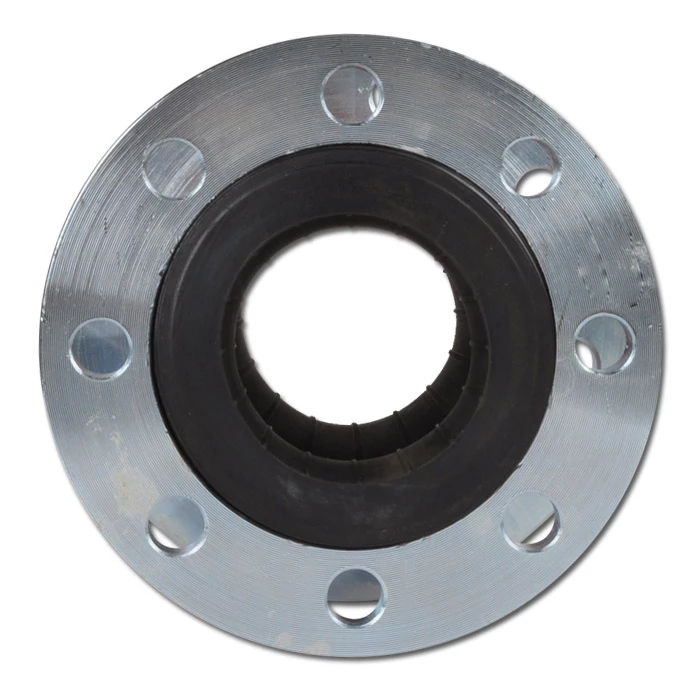

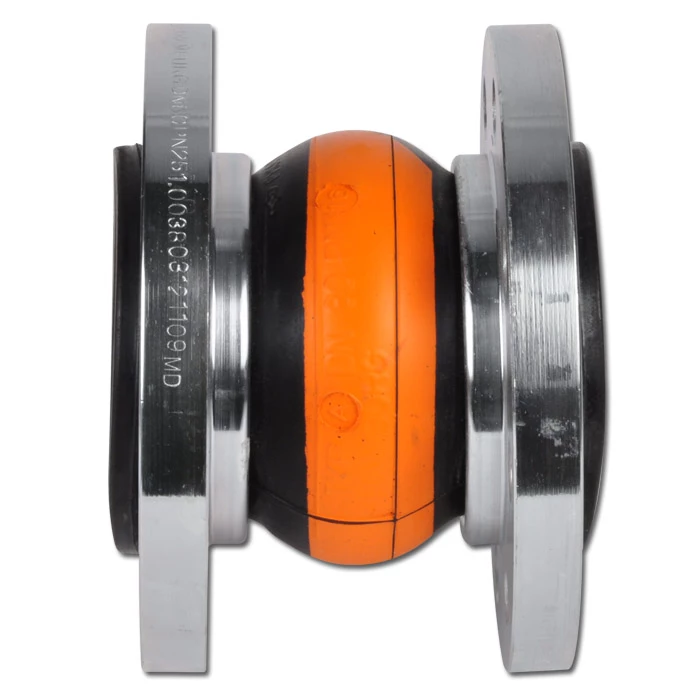

• Ausführung: Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare Stahlflansche
• Werkstoffe – Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinkt
• Temperaturbereich – bis max. +90°C (abhängig vom Betriebsdruck)
• Betriebsdruck – 16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Platzdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)
• Anschluß – DIN Flansche PN 16

Technische Daten

• Axial Drückung – 20 bis 45 mm
• Axial Streckung – 10 und 15 mm
• Druckstufe – 10 und 16 bar
• Länge – 100 bis 200 mm
• Flanschdicke – 16 bis 25 mm
• Außendurchmesser – 115 bis 445 mm
• Durchgangsgröße – 22 +/-2 bis 312 +/-5 mm
