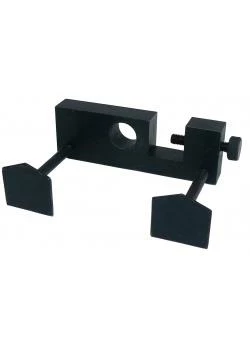

Führungsschiene Standard – Für Sickenmaschine SM 110 SAN

Einsatzbereich

• Führungsschiene für Sickenmaschinen-Typen SM 095 SP7 und SM 110 SAN.

Anwendung

• für viele Sickenmaschinen unterschiedlicher Plattenstärke (bis ca. 34 mm) einsetzbar (dafür muß bei der SM 095 SP7 und SM 110 SAN ein Plättchen/Abstandshalter zwischen der Zustellschraube und dem Korpus eingesetzt werden
• sonst drückt die Führungsschiene leicht auf die Welle
• 2 Stück Führungsplatten vorne 5-eckig 49×49 mm (können zum perfekten Abstandeinstellen rein+rausgedreht werden)
• Gewindelänge Zustellschraube 57 mm (Gesamtlänge 65 mm)
• U-Auschnitt BxH=34,7×36 mm
• Rundausschnitt Durchmesser 27 mm (zum Durchführen auf die Welle)
• LxBxH=180×55,5×108 mm

Technische Daten

• Gewicht – 1.594 gr
