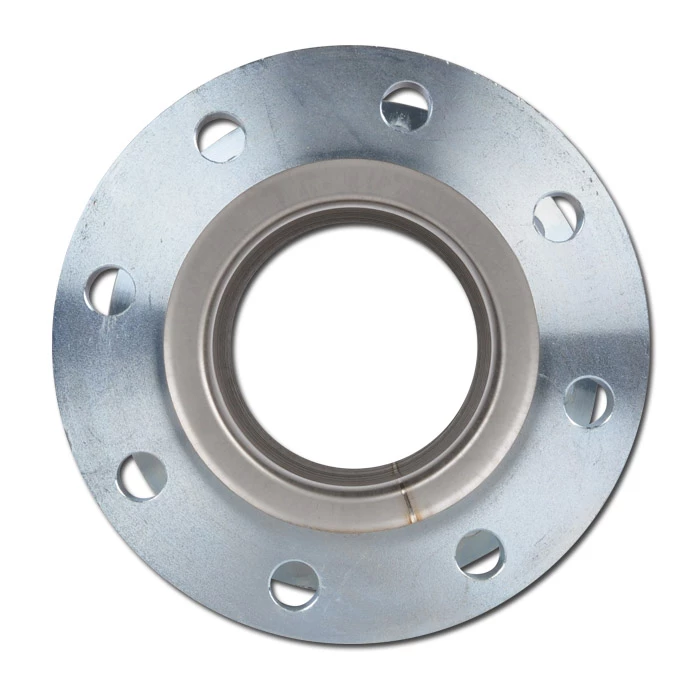

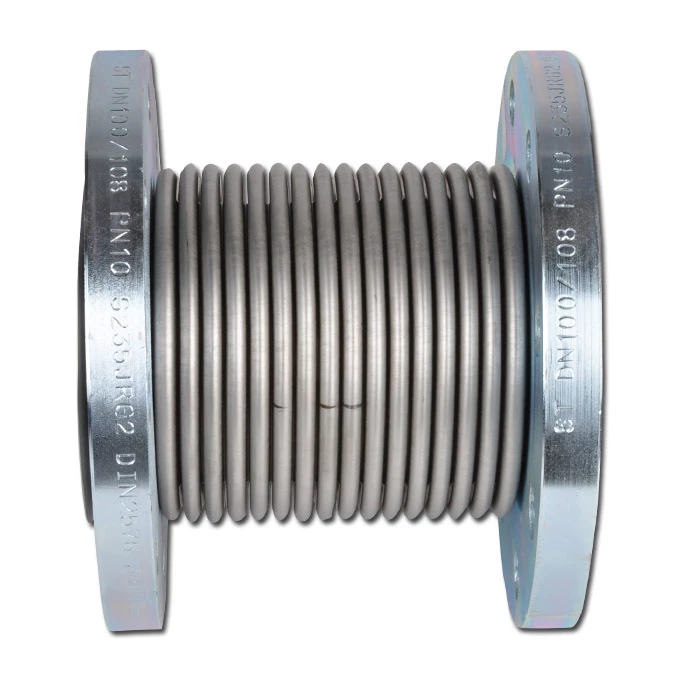

Kompensatoren Aus Edelstahl – Druckstufe 16 Bar

Einsatzbereich

• Kompensatoren aus Edelstahl – PN 10 und PN 16

Anwendung

• Ausführung – Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandig
• Werkstoffe – Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinkt Temperaturbereich: bis max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)
• Verwendung – Kompensatoren nehmen in der Druckstufe PN 16 axiale Bewegungen auf. In der Druckstufe PN 2,5 nehmen diese axiale und angulare Bewegungen auf

Technische Daten

• Bewegungsaufnahme gesamt – 17 bis 70 mm
• Länge – 108 bis 245 mm
• Außendurchmesser – 95 bis 395 mm
• Durchgangsgröße – 15 bis 250 mm
• Anschluss – DIN Flansche PN 16 (DN 200 – DN 250: PN 10)
