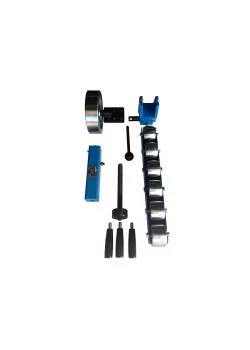

Rollenstreckmaschine Bausatz – Hobby Ausführung – Mittelstarkes Modell Auch Für Engere Bereiche Und Radien

Einsatzbereich

• Der Rollensteckmaschinen Bausatz ist zum wölben von Blechen, konkav und konvex geeignet z.B. für Hauben, Kotflügel etc. ideal für engere Bereiche und Radien

Anwendung

• komplett jedoch ohne Stahl für das Gestell
• mittelstarkes Modell auch für engere Bereiche und Radien
• untere Formrollen mit einer Achse mit runder und eckiger Aufnahme
• Schnellmechanismus ist mit einem Hebel mit Kunststoffkugelgriff zum Einschrauben ausgestattet
• Gewindestange für Stempel ist inkl. 3 Stück Dreh-Kunststoffgriffe zum Einschrauben ausgestattet
• Oberes Rollenrad verfügt über eine seitliche Halterung zum Anschrauben an eigenes Gestell (L x B x H) 90 x 70 x 12,5 mm inkl. 4 Langlöcher 14,5 x 9 mm

Technische Daten

• Oberes Rollenrad – Ø 180 mm, Breite 50,7 mm
• Untere Formrollen – Ø 71 mm, Breite 50,7 mm, Achse-Ø 17 mm, Länge 80 mm, 6 Stück
• Spindelgehäuse – 50 x 50 mm
• Gewindestange Länge – 245 mm
• Stempel (L x B x H) – 248 x 75 x 50 mm
• Gewindestange Gewindelänge – 140 mm
• Gewindestange Gewinde Außen – Ø 19,5 mm
• Gewindestange Dreh-Kunststoffgriffe Länge – 122 mm
• Schnellmechanismus (L x B x H) – 128 x 81 x 129 mm
• Schnellmechanismus Kunststoffkugelgriff Länge – 185 mm
• Ablagebleche für untere Formrollen (L x B x H) – 485 x 66,5 x 61,2 mm, Dicke 2 mm, 6 Einkerbungen
