Textil-Saugschlauch R4 – Nach SAE 100 R4 – Gummi – DN 19 Bis 63 – Außen-Ø 29 Bis 76,5 Mm – PN 5 Bis 21 – Preis Per Rolle/Meter

Einsatzbereich

• Der Druckschlauch eignet sich hervorragend für Saug- und Rücklaufanwendungen mit Hydraulikölen HL und HLP nach DIN 51524.

Anwendung

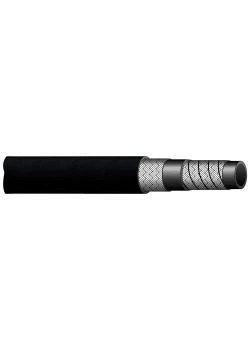

• Die abriebfeste Außenseele besteht aus synthetischem Gummi, als Druckträger dienen hochzugfeste Textileinlagen mit einer Federstahlspirale. Die Innenseele ist aus synthetischem Gummi gefertigt.
• Der Schlauch ist nach SAE 100 R4 genormt.
• Der Schlauch lässt sich am besten mithilfe einer Handsäge trennen. Keinesfalls darf der Schlauch mittels eines gezahnten Kreismessers geschnitten werden!
• Die Federstahlspirale kann hervorragend mit einem Kraftschneider getrennt werden.
• Bei Verwendung eines glatten Kreismessers wird die Verwendung von Maschinen mit manuellem Vorschub empfohlen.

Technische Daten

• Material Außenseele – synthetisches Gummi, abriebfest
• Material Druckträger – hochzugfeste Textileinlagen mit Federdrahtspirale
• Material Innenseele – synthetisches Gummi
• Nennweite – 19 bis 63
• Size – 12 bis 40
• Außen-Ø – 29 bis 76,5 mm
• Innen-Ø – 19 bis 63,5 mm
• Biegeradius – 95 bis 315 mm
• Betriebsdruck – 5 bis 21 bar
• Prüfdruck (statisch) – 10 bis 42 bar
• Berstdruck – 20 bis 84 bar
• Lagen – 2
• MSHA-Zulassung – nein
• Sicherheitsfaktor – 4:1
• Temperaturbereich – -40 bis max. +100 °C
• Norm – SAE 100 R4
• Zulassung – SAE J517 Type: SAE 100/R4: 2008
• Rolle – 10 bis 15 m
